Produktbeschreibung
Solar MC4 -Steckverbinder
Der Solaranschluss besteht aus Anti-Ultraviolett, gehärtetem, flammartigen Polycarbonat. Es hat gute Anti-Ultraviolette und Anti-Aging-Funktionen. Die inneren Kernmetallteile sind Kupfer mit einer besseren thermischen Leitfähigkeit und Zähigkeit, und die Oberfläche ist mit einer guten Antikorrosionsleistung auskleidet.
Fast alle Sonnenkollektoren werden mit speziellen wetterbeständigen Steckern und Steckdosen mit dem Namen MC4 -Steckverbinder miteinander verbunden. Der Begriff MC4 steht für einen Stecker mit mehreren Kontakten mit 4 mm Durchmesser. Aufgrund der extremen Wetterbedingungen müssen die Steckverbinder sehr robust, sicher, UV -resistent sein und einen guten Anschluss mit einem minimalen Widerstand bei niedrigen und hohen Spannungen von bis zu 1500 V aufrechterhalten.
Die Steckverbinder sind so ausgelegt, dass sie mit dem Standard-4-mm- oder 6 mm doppelt isolierten Solar-DC-Kabel mit einem Multi-Strang-Kern aus Denkmals für den minimalen Widerstand verwendet werden. Zum korrekten Zusammenbau der Anschlüsse wird ein spezielles Crimp-Werkzeug verwendet, um das mehrstrangige Kabel an das innere Terminal zu drehen, das dann eingefügt und in das MC4-Gehäuse eingeschnitten wird.
Parameter
|
Zertifizierung |
Tuv |
|
Zertifikat |
Nr. B 101149 0002 rev. 00 |
|
Standard |
EN62852: 2015 IEC62852: (Hrsg.1) |
|
Nennspannung |
1500VDC |
|
Testerspannung |
6000 V (50 Hz 1 min) |
|
Bewertungsstrom |
30A |
|
Schutzklasse |
Klasse a |
|
Schutzabschluss |
IP67 |
|
Flammenklasse |
Ul {{0}} v0 |
|
Überspannungskategorie |
III |
|
Verschmutzungsabschluss |
2 |
|
Temperaturbereich |
'-40 Grad ~ +85 Grad |
|
Obere Grenztemperatur |
100 Grad |
|
Kontaktwiderstand |
Weniger als oder gleich 0. 5mΩ |
|
Isolationsresistenz |
>500MΩ |
|
Kraft einfügen |
Weniger als oder gleich 50n |
|
Auszugskraft |
Größer als oder gleich 50n |
|
Anschlusskabel |
1 × 4mm 2 |
|
Abdichtungsstruktur |
O-Ring-Siegel |

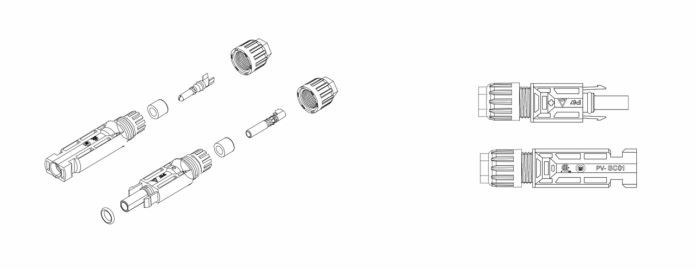

Diagramm
Besonderheit
1. Unterstützen Sie mehrere Verstopfung und Steckdarsteller.
2. Haltbar, Anti-Ultraviolett, Flammhemmung.
3. Die inneren Metallteile werden mit einem Schilf vom Typ Innenknopf eingeführt.
4. Auto-Lock-Geräte für männliche und weibliche Punkte ermöglichen die Verbindung einfacher und zuverlässig.
5. 5. Das beliebte Erscheinungsbild ist für die meisten Installationen vor Ort geeignet und kann mit dem ursprünglichen MC4 übereinstimmen.
6. Simple Operation Operation. Kann mit einem Crimp -Werkzeug installiert werden.
7. Passform für PV -Kabel mit unterschiedlichen Isolationsdurchmessern.
8. rote Kupfermetallteile, hohe Stromtransportkapazität, Ableitungen mit hoher Wärme
9.IP67 Schutz

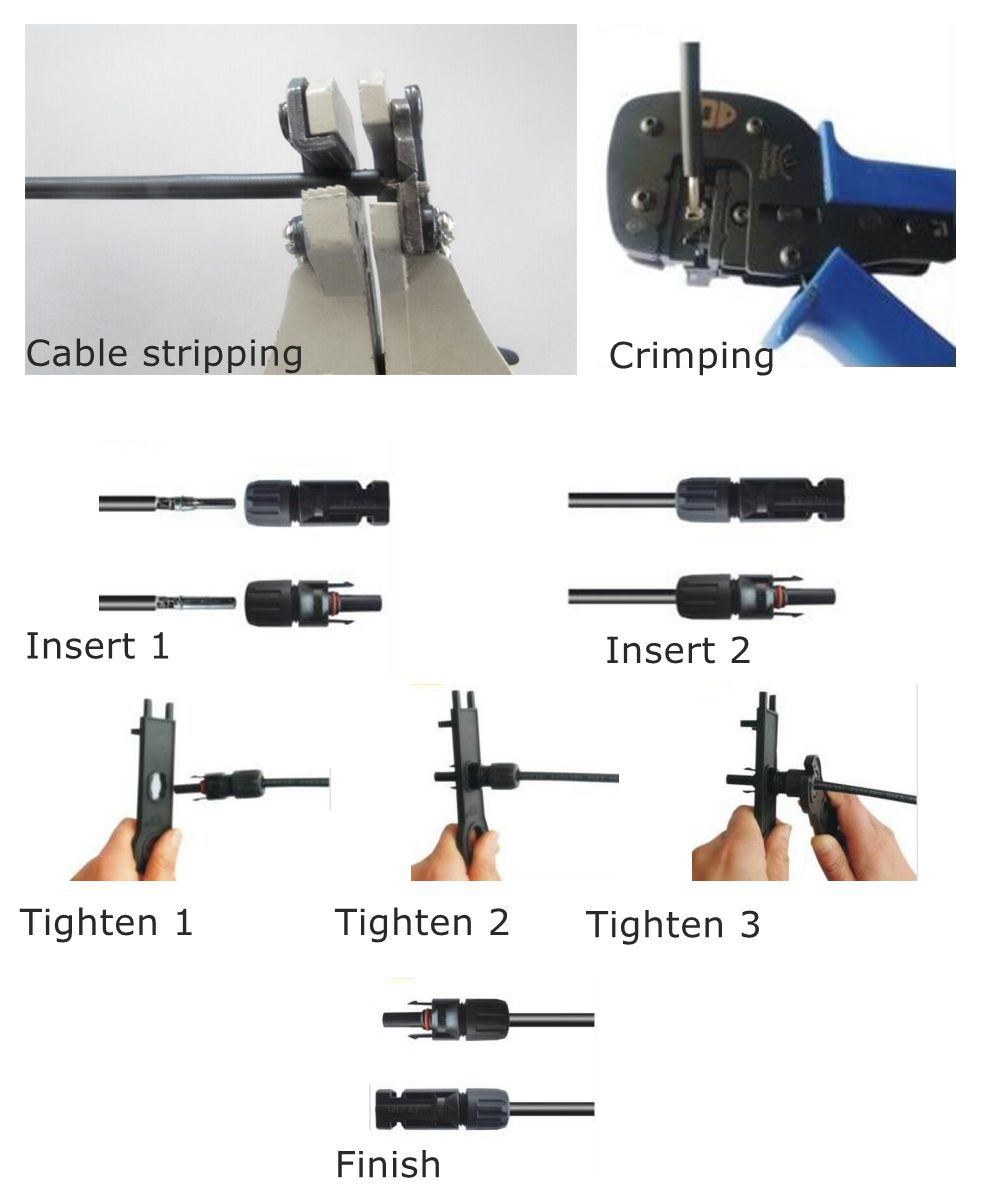

Installation
